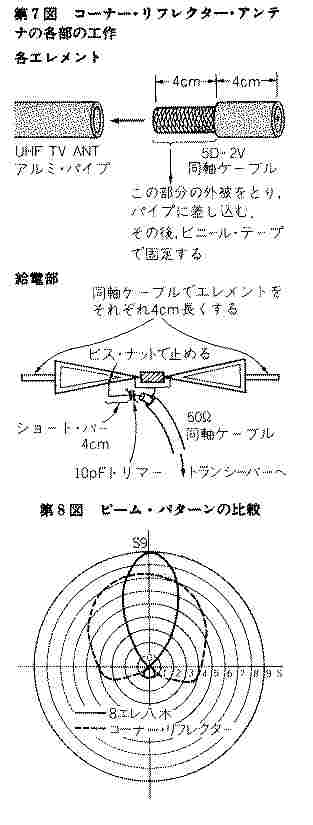

材料は市販のUHF用TVアンテナを使います．ローテータ一を持っていないため，指向性をブロードにする必要がありましたので，導波器は2本のみを残してブームを切断しました．また，共振周波数を430MHz台に合わせるために各エレメントの長さを伸ばす必要がありますが5D2V同軸ケーブルの編線部分がちょうどアルミ・パイプの内径と同じくらいなので，第7図のように工作します．
給電部はガンマ・マッチとしました。SWRはバンド内1．5以下となっています．このアンテナと市販の8エレとの指向性上比較を策8図に示します．利得は6〜7dBですがサイド方向の局もよく人感します．これであちこちのRBBSに手軽にコネクトできるようになりました．
《参考文献》・「ハムのアンテナ技術」日本放送出版協会
